4 系列 B MSO 为台式示波器的性能、分析功能和总体使用体验树立了全新的标准，非常适合调试和验证嵌入式系统和功率转换器。作为第二代产品，此仪器采用新处理平台，其响应能力提升两倍以上，显著加快测量过程和数据传输，完全支持远程操作和控制。提供 4 路或 6 路 FlexChannel® 输入通道，让您深入了解被测对象的设计质量。高分辨率 12 位采样，搭配新款 13.3 英寸高清显示器，能以更高对比度为您显示精确的测量结果。此外，同步多通道频谱分析有助于进行噪声捕获和射频测量。卓越的测量性能与屡获大奖的直观用户界面相结合，易于快速呈现准确的结果。

输入通道

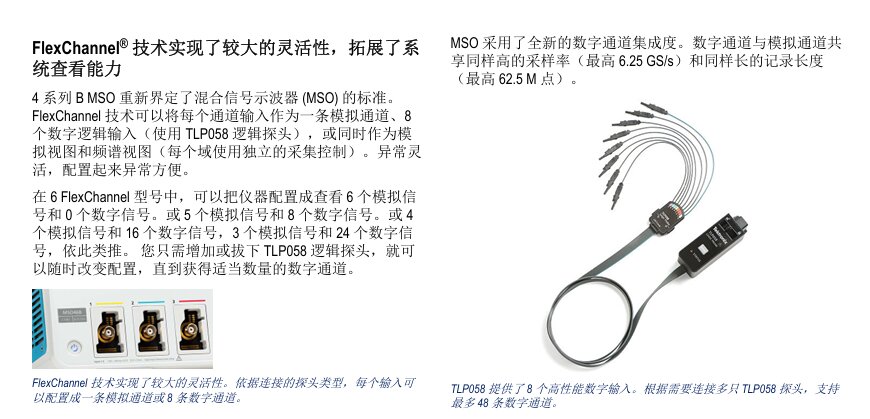

4 或 6 路 FlexChannel® 输入
每个 FlexChannel 提供：
  一个模拟信号，可以显示为波形视图、频谱视图或同时显示为两者
  使用 TLP058 逻辑探头时 8 个数字逻辑输入

带宽
200 MHz、350 MHz、500 MHz、1 GHz 或 1.5 GHz（可升级）

采样率
在所有模拟/数字通道上实时采样率高达 6.25 GS/s

记录长度

31.25 或 62.5 M 点

垂直分辨率

12 位ADC

高分辨率模式下高达 16 位

波形捕获速率
>500,000 个波形/秒

任意/函数发生器
50 MHz 波形生成
波形类型：任意波形，正弦，方波，脉冲，锯齿波，三角形，DC 电平，高斯，洛伦兹，指数上升/下降，Sin(x)/x，随机噪声，半正弦，心电图

数字电压表
4 位 AC RMS、DC 和 DC+AC RMS 电压测量

选配协议触发、解码和分析
I2C、SPI、eSPI、I3C、RS-232/422/485/UART、SPMI、SMBus、CAN、CAN FD、LIN、FlexRay、SENT、PSI5、CXPI、 USB、2.0、eUSB2、以太网、EtherCAT、音频、MIL-STD-1553、ARINC 429、Spacewire、NRZ、曼彻斯特、SVID、SDLC、1Wire、MDIO 和NFC

显示器
13.3 英寸（338 毫米）光学粘合组件

高清 (1920 x 1080) 分辨率

容性（多触点）触摸屏


连接

USB 2.0 主控，USB 3.0 主控，USB 2.0 设备（6 端口）；

LAN（10/100/1000 Base-T 以太网；
HDMI；要求连接高清

标准触发类型

边沿，脉冲宽度，欠幅，超时，窗函数，逻辑，建立时间和保持时间，上升/下降时间，并行总线，序列，可视触发，视频，射频对时间；

辅助触发 ≤300 VRMS（仅边沿触发）

保修

1 年（标准）
