7 系列 DPO 数字荧光示波器

7 系列 DPO 数字荧光示波器 7 系列的低噪声、高保真信号采集对于以下高带宽应用至关重要：
① 高级研究与瞬态现象的调查
② 数字设计与验证，包括信号完整性、抖动与定时分析
③ 存储总线分析与调试
④ 高速串行接口的合规性测试与调试(符合行业标准)
⑤ 人工智能数据中心开发中的信号完整性与电源完整性分析
⑥ 瞬态或宽带射频(RF)信号的频谱分析

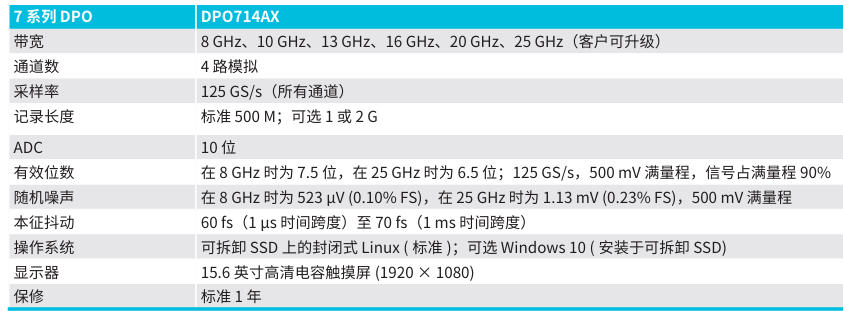

1、规格总览：

2、产品主要概述
7 系列 DPO（数字荧光示波器）具备无与伦比的信号保真度、高 ENOB、低抖动、快速测量吞吐率以及屡获殊荣的用户界面，使其成为满足高速串行、高能物理以及关键射频（RF）应用不断发展需求的理想选择。凭借高达 25 GHz 的模拟带宽，7 系列 DPO 提供最精确的实时性能，并带来多项业内首创：
• 最低的垂直(随机)噪声与最高的 ENOB (有效位数)
• 配备 10 Gb 以太网 LAN SFP+ 端口的最快吞吐率 TekScope® 用户界面，既直观又熟悉，支持嵌入式或 Windows 操作系统

3、主要特性
• 可选带宽(全部模拟通道)：8 GHz、10 GHz、13 GHz、16 GHz、20 GHz、25 GHz (客户可升级)
• 4 个 TekConnect® 输入通道 + 1 个 TekConnect 辅助输入(AuxIn)，每个配备TCA292D 50 Ω、2.92 mm 输入适配器
• 采样率：125 GS/s（所有 4 个通道）
• 10 位 ADC，具备最高 ENOB 与最低随机噪声
• 高精度时基，低本征抖动
• QuietChannel ™ 技术，带有源 CTLE (连续时间线性均衡器)，可补偿高频信号通道损耗
• 记录长度：500M (标准)；1 G 或 2 G  (可选)
• 兼容 P7700 与 P7600 系列 TriMode™ 探头
• 15.6 英寸高清电容触摸屏(1920 × 1080 分辨率)

4、性能规格
• 允许选择A和B触发事件上的几乎所有触发类型，从而提供全套高级触发类型，以查找连续的触发事件。
• 边缘、脉冲宽度、超时、周期、运行时间、序列、上升/下降时间、视觉触发
• 低延迟AuxIn模拟触发
• 低延迟模拟触发模式(仅限通道1和AuxIn) - 从触发输入到后板上的Aux Out BNC的延迟小于20 ns - 可从用户偏好菜单访问
• 辅助输入触发 - 正常: ≥ 8GHz，50Ω，所有数字触发器<1.8 us 延迟 - 延迟: ≥ 8GHz，50Q，仅边缘触发，<20ns 延迟
