LED 仿真负载63110A/ 63113A
作者:admin    来源:原创    发布日期:2013-8-9 10:19:21   点击次数:1825

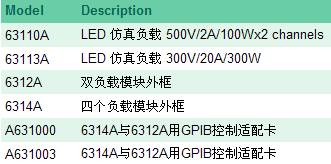

 LED 仿真负载63110A/ 63113A

主要特色:

·独特的LED模式,可供LED driver测试

·可编程的LED操作点阻抗(Rd)

·可编程的内部阻抗(Rr),可应用于模拟LED的涟波电流

·快速响应,可供PWM调光测试

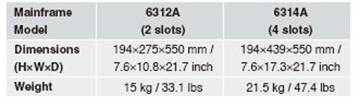

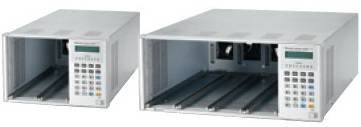

·一机框最多可达8个通道

·二段式16位高精密电压/电流量测线路

·         保护功能:过电压、过电流、过功率、过温度保护

LED driver为电流源,因此有一可输出的电压范围及一固定的输出电流。在LED driver的测试上,一般常使用的方式有下列几种:

·使用真实电阻当负载。

·使用传统电子负载操作于定电阻(CR)模式或定电压(CV)模式。

·使用真实LED串联当负载。/OL>

但是这些测试方式都有其缺点,无法完全适合LED driver的测试需求。

LEDV-I特性曲线中,可知LED有一顺向偏压VF及一导通电阻(Rd)。当以真实电阻为负载,其V-I特型是一直线,并无法模拟LED的特性。尤其当LED driver开机电压上升时,电流波形不同,可能会无法开机。而传统电子负载的CRCV模式,都是以稳态时的LED操作点为设定值,对开关机或PWM调光动态的特性,无法模拟,也可能导致LED driver产生不正常的动作或保护。而若以LED来当负载,虽能完全测试LED driver。但却有LED老化问题,及LED driver不同的输出电压测试上,需串联不同颗数的LED,如此将会造成测试上与生产上的不便。

致茂6310A series电子负载中的63110A独家新创了一个新的操作模式—LED模式,来模拟LED。使用者仅需透过设定LED driver的输出电压、电流,即可模拟LED的拉载特性。还可设定LED的操作点阻抗及高频阻抗,让拉载电流及高频连波与更趋近于真实LED。对于PWM调光(Dimming)测试,63110A的全新设计中,亦增加了频宽,让使用者亦可透过电子负载完成动态调光测试。

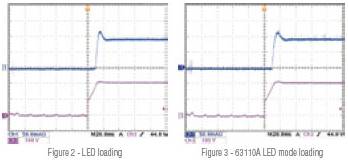

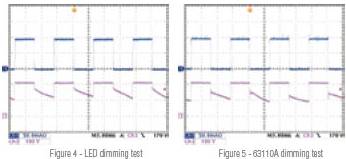

2是以LED为负载所拉载的电流波形(蓝色);图363110ALED 模式的拉载电流波形(蓝色) ;由图2与图3可观察到两者于LED driver于开机时的拉载电压电流波形非常相似。图4为测LED为负载在调光(Dimming)时的电流波形。图563110A为负载在调光(Dimming)时的电流波形。

LED driver的输出涟波电流可以透过调整63110A内部电阻 (Rr) 来模拟。传统电子负载无法模拟LED driver的输出涟波电流,如图6所示。图7LED当负载时的涟波电流。图863110A当负载时的涟波电流。

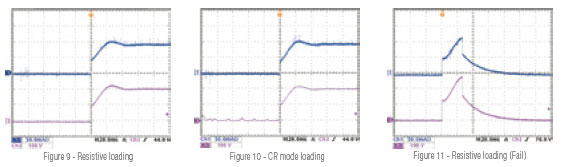

9是以真实电阻为负载的拉载电流波形(蓝色);图10为定电阻模式模拟真实电阻的拉载电流波形(蓝色);图9与图10的电流与LED为负载的电流波形有相当大差异,且电流及电压都有过冲的情况发生,易导致LED driver在开机时发生过电压或过电流保护,如图11所示。因此不管是真实电阻或是电子负载的定电阻模式,都比较无法模拟真实的情况。
