3390功率分析仪
作者:admin    来源:原创    发布日期:2014-7-29 15:37:22   点击次数:1287
直接测量变频器输出,最新的技术测量
  • 马达分析功能(对应电气角测量,矢量控制)
  • 高速谐波分析功能(50 ms 数据更新率)
  • 变频器干扰分析(FFT功能)
  • 通过钳式传感器轻松测量变频器功率
  • 最佳精度达到±0.16%(在配合使用9709时)
  • LAN, USB, 和 CF card等 多种接口
※ 3390-10主机无法单独测量。请按照测量目的选购不同的电流传感器和电压线。

基本参数

测量线

单相2线,单相3线,三相3线,三相4线,电压4ch,电流4ch,通道间绝缘

测量项目

电压 (U), 电流(I), 电压/电流峰值 (Upk/Ipk), 有功功率(P), 无功功率 (Q), 视在功率 (S), 功率因数(λ),相位角 (φ), 频率(f),电流累积(Ih), 功率累积(WP), 效率 (η),电压/电流纹波率 (Urf/Irf)

干扰测量 (FFT 算法处理): 电压/电流的RMS频谱
谐波测量( RMS值,含有率,相位角,总畸变率,不平衡的因素)

附加功能(可选97919793安装在主机中) :扭矩,转速,频率,转差率,或发动机输出

谐波测量

输入: 4通道,同步频率范围: 0.5Hz5kHz ,
谐波分析次数:最大100以内

干扰测量

通道数: 1通道 (CH1CH4通道中选择1),
最大分析频率: 100k/ 50k/ 20k/ 10k/ 5k/ 2kHz

测量量程

电压量程: 15/ 30/ 60/ 150/ 300/ 600/ 1500V

电流量程: 当使用20A的额定传感器时... *400m/ *800m/ 2/ 4/ 8/ 20A (*当使用选件9277)
当使用200A的额定传感器时... 4/ 8/ 20/ 40/ 80/ 200A
当使用50A的额定传感器时... 1/ 2/ 5/ 10/ 20/ 50A
当使用500A的额定传感器时.. 10/ 20/ 50/ 100/ 200/ 500A

取决于电压和电流组合的范围
(功率范围: 6.0000W2.2500MW

频率范围: 0.5Hz5kHz

基本精度
45Hz66Hz)

电压: ±0.05% rdg. ±0.05% f.s.
电流: ±0.05% rdg. ±0.05% f.s. +电流传感器精确度
有功功率: ±0.05% rdg. ±0.05% f.s. +电流传感器精确度

同步频率范围

0.5Hz 到 5kHz

频段

DC, 0.5Hz 到 150kHz

数据更新率

50ms ( 测量谐波,取决于同步频率小于45Hz时 )

显示刷新率

200ms (从内部数据更新率中独立,波形,FFT根据画面而定)

数据保存时间间隔

, 50m/ 100m/ 200m/ 500m, 1/ 5/ 10/ 15/ 30sec, 1/ 5/ 10/ 15/ 30/ 60分钟

外部接口

LAN, USB ( 通讯/储存), RS-232C, CF同步控制

电源

100 到 240V AC, 50/60Hz, 140VA max.

体积 重量

340mm 宽 × 170mm 高 × 157mm, 4.8kg

附件

说明书× ,测量指南× ,电源线× , USB线× , D - Sub用连接器× ( 仅装备97929793时) ,彩色标签× 2

附加功能(可选)

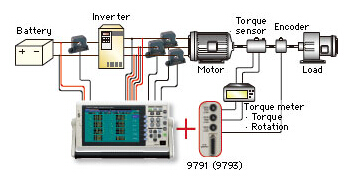

·衡量一次和二次双方变频器(绩效评价马达和逆变器)
·评估新能源,如太阳能发电,风力发电和燃料电池
·针对最新的马达进行评估,分析的混合动力电动汽车、电动车等

马达分析选件参数

输入通道数

3通道

CH A: 模拟 DC输入/频率输入 (扭矩信号输入)
CH B: 模拟 DC输入/脉冲输入 (回转信号输入)
CH Z: 脉冲输入 (Z相信号输入)

测量项目

电压,扭矩,转数,频率,转差率,马达功率

模拟 DC输入 (CH A/ CH B)

测量量程±1V/ ±5V/ ±10V
精度±0.1% rdg. ±0.1% f.s.

频率输入(仅 CH A)

有效振幅范围±5V peak
测量频带: 1kHz to 100kHz

脉冲输入(仅 CH B)

检出电平: (Low) 0.5V以下, (High) 2.0V以上
测量频带: 1Hz~ 200kHz (当占空比为50%)

脉冲输入(仅 CH Z)

检出电平: (Low) 0.5V以下, (High) 2.0V以上
测量频带: 0.1Hz 到 1kHz





技术资料下载
